東芝 インバータ VFPS1-4370PL (三相モーター制御用) VF-PS1シリーズ 三相 400V 37kW ファン・ポンプ用インバーター 省エネ 26b56igih24736-制御部品

製造元:東芝産業機器システム
型式:VFPS1-4370PL
11,000円(税込)以上ご購入で送料無料(沖縄・離島を除く)
※商品画像は参考画像です。実際とは多少異なる場合がございます。



東芝のインバータ『VF-PS1シリーズ』は
一歩先の省エネ・環境対応

VF-PS1シリーズの特長
○省エネ効果向上
アドバンスト省エネ運転により省エネ対策をお手伝いします。
○高周波ノイズ低減、高調波抑制
内蔵のノイズフィルタ、直流リアクトルでインバータから発生する高周波ノイズ、高周波を低減、力率を向上。
○ファン・ポンプ専用機能
手元/遠方をワンタッチで切り替えられるローカル/リモートモード。ベルト切れ検出が可能な低トルク検出機能など専用機能を標準内蔵しています。冷却ポンプ、排気ファンなどに最適です。


東芝 インバータ 形式の見方
VFPS1 2022PL
(1)(2) (3)(4)(5)(6)(7)

(1)シリーズVF-PS1シリーズ
(2)入力相数S :単相入力
なし:三相入力
(3)入力電圧クラス1:100V
2:200V
4:400V
(4)インバータ容量001:0.1kW022:2.2kW150:15kW450:45kW
002:0.2kW037:3.7kW185:18.5kW550:55kW
004:0.4kW055:5.5kW220:22kW750:75kW
007:0.75kW075:7.5kW300:30kW900:90kW
015:1.5kW110:11kW370:37kW
(5)操作パネルP:あり
B:なし
(6)追加機能1L、C:EMCフィルタ内蔵
M:標準フィルタ内蔵
(7)追加機能2なし:標準品
E :全閉タイプ

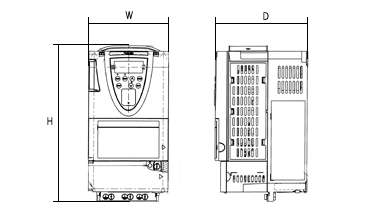

※この図面はVFPS1- 2004PL、2007PL、2015PLおよびVFPS- 4007PL、4015PL、4022PLの図面です。

400V クラス標準仕様
VFPS1-適用モータ出力 kW機器定格HWD
出力容量 kVA※1出力電流 A※2
4007PL0.751.82.3 (2.3)230130152
4015PL1.53.14.1 (4.0)230130152
4022PL2.24.45.8 (4.6)230130152
4037PL3.78.010.5 (8.6)260155164
4055PL5.51114.3 (13)295175164
4075PL7.51317.6 (17)295175164
4110PL112127.7 (25)295210191
4150PL152533 (32)400230191
4185PL18.53141 (37)400230191
4220PL223748 (38)420240212
4300PL305066 (53)550240242
4370PL376079 (60)550240242
4450PL457294 (75)630320290
4550PL5588116 (93)630320290
4750PL75122160 (120)630320290
4900PC90136179680310370
4110KPC110164215680310370
4132KPC132197259782350370
4160KPC160239314950330370

※1 定格出力容量は出力電圧が400Vクラスで440Vの場合を示します。
※2 PWMキャリア周波数が4kHz以下の場合の値です。( )内の値は、12kHzに設定した場合の定格電流となります。200V-15kW、400V-2.2kWは、周囲温度40℃を超えて使用する場合は、PWMキャリア周波数を8kHzまで低減してください。F631=1に設定することで周囲温度により取り扱い説明書に記載の過負荷保護へ変更できます。

共通仕様



制御方式正弦波PWM制御
PWMキャリア周波数200V 45kW以下、400V 75kW以下は1.0k〜16kHzで調整可
200V 55kW以上、400V 90kW以上は2.5k〜8kHzで調整可
(標準出荷設定:15kW以下は12.0kHz、200V 18.5kW〜45kW、400V 18.5kW〜75kWは4.0kHz、200V 55kW以上、400V 90kW以上は2.5kHz)



保護機能ストール防止、カレントリミット、過電流、過電圧、負荷側短絡、負荷側地絡※1、不足電圧、瞬時停電(15ms以上)、瞬時停電時ノンストップ制御、電子サーマルによる過負荷、始動時アーム過電流、始動時負荷側過電流、発電制動抵抗器過電流・過負荷、過熱、非常停止
電子サーマル特性標準モートル/定トルク用VFモートル切換、電子サーマル・ストール防止レベルの調整。
リセットパネルリセット/外部信号リセット/電源リセット。トリップ状態の保持とクリアの設定。

使用環境屋内/標高3000m以下(1000mを超える場合は電流低減が必要※2)/直射日光、腐食性ガス、爆発性ガス、可熱性ガス、オイルミスト、じんあい等のないこと。
周囲温度-10〜+60℃(40℃を超える場合上部カバーを取り外し、最大60℃まで可能)※3
保存温度-25〜+70℃
相対湿度5〜95%(結露および蒸気のないこと)
振動5.9m/s2{0.6G}以下(10〜55Hz)(JIS C60068-2-6準拠)

※1 出力回路の地絡による過電流に対しインバータを保護します。
※2 1000mを超える場合、100mごとに1%の電流低減が必要となります。
※3 200Vクラス0.4〜45kW、400Vクラス0.75〜75kW:40℃を超えて使用する場合は、上部カバーを外してください。さらに、50℃を超えて使用する場合は、出力電流の低減が必要となります。200Vクラス55〜90kW、400Vクラス90〜630kW:45℃を超えて使用する場合は、出力電流の低減が必要です。


VFPS1-4370PL 東芝
